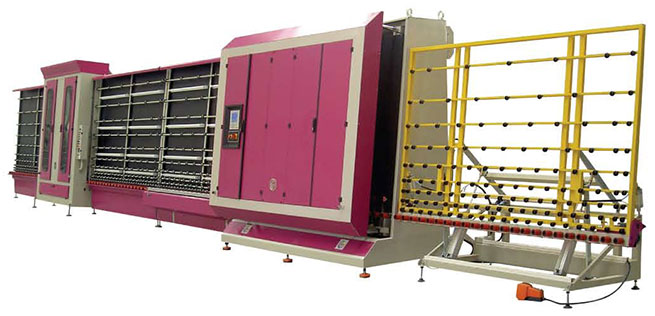

Автоматическая линия мойки и сборки стеклопакетов с панельным прессом VGPL-V1

Моечная линия серии VGPL состоит из моечной машины и гидравлического панельного пресса. Линия предназначена для автоматического производства стеклопакетов. Сборка и обжим стеклопакета происходят в гидравлическом панельном прессе.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

рабочее движение слева-направо.

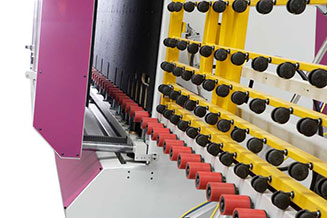

вспомогательные выступы-опоры на входном конвейере для тяжелых стекол.
цепная передача и отдельный редуктор в механизме привода конвейеров.
регулировка скорости движения стекла с панели управления.

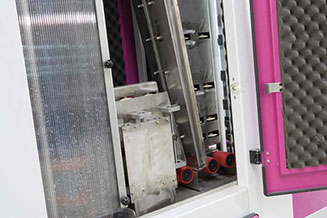

сушильный вентилятор с электронагревателем, расположенный в изолированном отсеке.
водяной фильтр и электронагреватели для подогрева воды.
водяной бак поделен на отсеки, соответствующие секциям моечной машины.
поплавковая система подачи воды в водяной бак.
магнитный датчик контроля низкого уровня воды в баке.
горизонтальное освещение для контроля качества мойки.

обжим стеклопакета при помощи панели с гидравлическим приводом.
автоматическая сборка 1 и 2-х камерных стеклопакетов.
автоматически выдвигающиеся позиционеры на сборочном стенде панельного пресса.
воздушная подушка на неподвижной панели пресса.

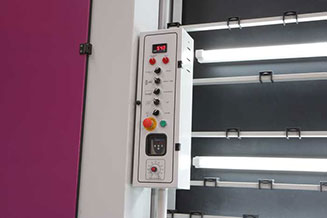

сенсорная электронная панель управления.
выбор ручного и автоматического режима работы.
опрокидывающийся стенд при выходе из пресса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Линия выпускается в 3 различных вариантах для стекол высотой 1 700 мм., 2 000 мм., 2 500 мм., а также модель 2 535 для стеклопакетов длиной до 3 500 мм.

МОДЕЛЬ СТАНКА	1700/4	2000/6	2500/6	2535/6
Рабочая толщина стекла (мм.)	2-8	2-8	2-8	2-8
Минимальный размер стекла (мм.)	170х350	170х350	170х350	170х350
Максимальный размер стекла (мм.)	3000х1700	3000х2000	3000х2500	3500х2500
Скорость мойки (м./мин.)	0-6	0-6	0-6	0-6
Количество моечных отсеков	2	4	4	4
Минимальный размер стеклопакета (мм.)	225х400	225х400	225х400	225х400
Максимальный размер стеклопакета (мм.)	2700х1700	2700х2000	2700х2500	3500х2500
4-х щеточная моечная секция	да	опция	нет	нет
6-х щеточная моечная секция	опция	да	да	да
Моечная секция из нержавеющей стали	да	да	да	да
Открытый верх моечной и сушильной секций	да	нет	нет	нет
Возможность мойки стекла с покрытием LOW-E	да	да	да	да
Сборка одно- и двухкамерных стеклопакетов	да	да	да	да
Сборка структурных стеклопакетов	да	да	да	да
Движение стекла справа-налево	опция	опция	опция	опция
ЭНЕРГОПОТРЕБЛЕНИЕ
Давление воздуха, Бар	6	6	6	6
Потребление воздуха (л./мин.)	500	500	500	1000
Напряжение	380	380	380	380
Частота, Гц	50	50	50	50
Установленная мощность, кВт	40	40	42	42
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина (мм.)	14 850	17 500	17 500	21 220
Ширина (мм.)	2 000	2 000	2 000	2 000
Высота (мм.)	2 760	3 050	3 550	3 550
Общий вес (кг.)	4 350	6 300	6 800	7 800
