   Линия автоматической резки стекла FCL
Линия FCL предназначена для автоматического раскроя стекла и состоит из станции загрузки стекла, стола для резки и стола для разлома стекла. Применяется при производстве стеклопакетов для оконных блоков.

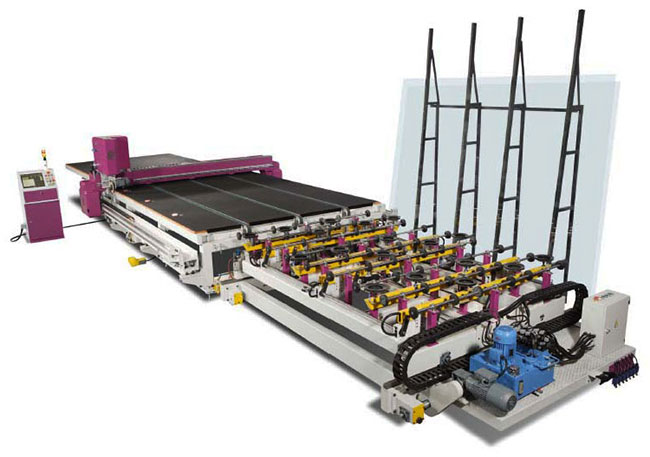

Линия автоматической резки стекла FCL

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

  • Устойчивая стальная конструкция для предотвращения вибрации при раскрое.
  • Ровная поверхность столов для обеспечения точного раскроя и разлома стекла.
  • Поверхность стола выполнена из MDF толщиной 22 мм и покрыта специальным материалом, обеспечивающие долгий срок службы.
  • Высокая точность резки благодаря применению косозубой зубчатой передачи.
  • Лазерная система сканирования для электронного позиционирования стекла.
  • Лазерная система сканирования для распознавания фигурных шаблонов.
  • Система безопасности для предотвращения схождения резца со стекла.
  • Автоматическая регулировка скорости резки и снятия покрытия LOW-E.
  • Автоматическая регулировка давления резца на стекло в процессе резки.
  • Функция резки виниловой пленки.
  • Движение разломочных реек при помощи пневмосистемы по оси X и Y.

Гидравлическая Система

  • Система безопасности и контроля высокого давления.
  • Электронная система замедления движения и торможени.
  • Подъем столешницы для загрузки стекла при помощи гидроцилиндров.

Воздушная подушка

  • Вентилятор для создания воздушной подушки.
  • Воздушные каналы в конструкции столешницы для равномерного распределения воздуха на поверхности.
  • Клапан подачи воздуха для сбережения электроэнергии.
  • Клапана подачи воздуха обеспечивает быстрое позиционирование стекл.


Программное обеспечение

  • программа оптимизации Perfect Cut на базе Windows 7.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ СТАНКА FCL3225 SL V3 FCL4000 SL V3 FCL6032 SL V3
Максимальный размер стекла, мм 3550х2550 4000х2850 6000х3210
Толщина стекла, мм 2-19 2-19 2-19
Скорость резки, м/мин 130 130 130
Скорость снятия покрытия, м/мин 80 80 80
Точность резки, мм ±0.25 ±0.25 ±0.25
Фигурная резка и съем низкоэмиссионного покрытия есть есть есть
Контроль осей ЧПУ, Сервоприводы ЧПУ, Сервоприводы ЧПУ, Сервоприводы
Движение по осям Зубчатая передача Зубчатая передача Зубчатая передача
Автоматическое выставление давления резца на стекло есть есть есть
Автоматическая регулировка скорости есть есть есть
Лазерный сканнер есть есть есть
Электронное позиционирование стекла есть есть есть
Электронное управление подачей жидкости для резки есть есть есть
Резка винила есть есть есть
Удаленный доступ есть есть есть
Автоматическая замена резца Доп. опция Доп. опция Доп. опция
Электронный барьер безопасности Доп. опция Доп. опция Доп. опция
Передача данных на стол раскроя Локальная сеть или USB флэш Локальная сеть или USB флэш Локальная сеть или USB флэш
Разломочные рейки X и Y 2+1 2+1 3+1
ЭНЕРГОПОТРЕБЛЕНИЕ
Давление воздуха (Бар) 6 6 6
Потребление воздуха (л./мин.) 500 500 100
Напряжение (В) 380 380 380
Частота (Гц) 50/60 50/60 50/60
Установленная мощность, кВт 18 18 32
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина (мм.) 21 000 23 000 33 000
Ширина (мм.) 5 000 5 000 8 000
Высота (мм.) 900 900 950
Высота в поднятом положении лап загрузочной станции (мм.) 3 300 3 500 4 200
Общий вес (кг.) 7 780 8 500 15 350
